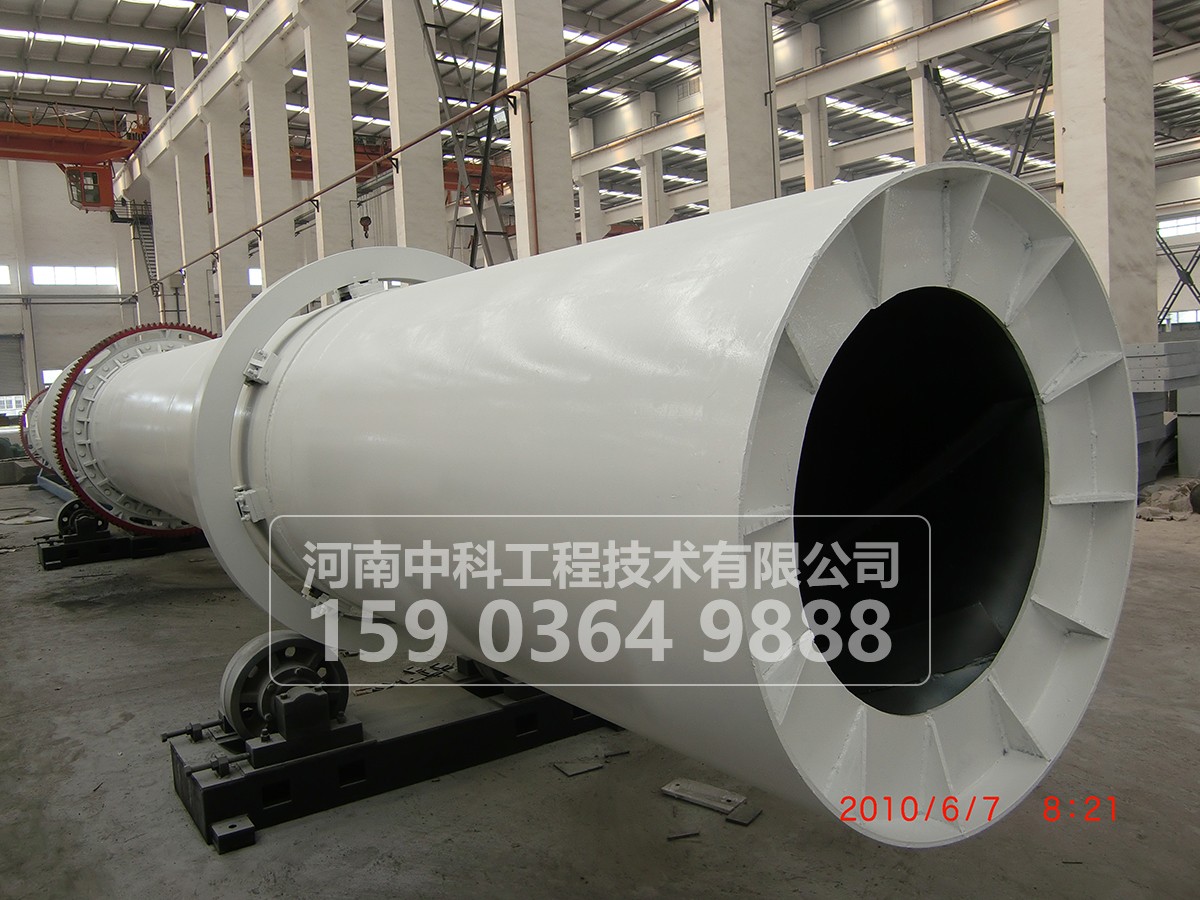

礦渣烘干機也是一種回轉式烘干機，主要由回轉筒體、引風設備、高速打散設備、揚料板，自清掃裝置、傳動裝置，其中輸送設備、熱風設備、減速機、支撐裝置及密封裝置等部件可以根據客戶需要進行設計。
工作原理
礦渣烘干機組成供熱源、上料機、進料機、回轉滾筒、物料破碎裝置、出料機、引風機、卸料器和配電柜構成。脫水后的濕物料加入干燥機設備后，在滾筒內均布的抄板器翻動下，物料在干燥機內均勻分散與熱空氣充分接觸，加快了干燥傳熱﹑傳質。在干燥過程中，物料在帶有傾斜度的抄板和熱氣質的作用下，至干燥機另一段星形卸料閥排出成品。
烘干機優勢
1、烘干機采用自動控制裝置，只需通過控制面板調節好時間，即可自動完成整個烘干過程，從而極大的提高了烘干效率。
2、轉筒采用優質不銹鋼制作，筒體美觀光滑，經久耐用。
3、烘干機采用三角膠帶傳動，運轉平穩、噪聲低、安全可靠。
4、 率循環排氣及內籠轉動保證烘干快速均勻；
5、優質熱交換器及定時控制正反轉，進一步提高烘干及搖粒質量。
6、 散熱器，并配以合理的引風道，使熱風直接和衣物接觸，大大提高了烘干效率，同時節省了能源
7、大直徑入料口，方便物料進出。
烘干機的結構組成
烘干機主要是由回轉筒體、引風設備、高速打散設備、揚料板，自清掃裝置、傳動裝置，輸送設備、熱風設備、減速機、支撐裝置及密封裝置等部件組成。全套烘干設備設計合理，制作精良，性能穩定、工藝先進、產量高、能耗低、占地面積小、機械化程度高等優點，實現自動化施工，減少人員操作。
礦渣烘干機的技術參數：
型號(mm) | 傾斜度 (%) | 轉速(r/min) | 進氣溫(℃) | 功率(Kw) | 容積 | 生產能力(t/h) | 重量 |
Φ600×6000 | 3-5 | 3-8 | ≤700 | 3 | 1.69 | 0.5-1.5 | 2.9 |
Φ800×8000 | 3-5 | 3-8 | ≤700 | 4 | 4.01 | 0.8-2.0 | 3.5 |
Φ800×10000 | 3-5 | 3-8 | ≤700 | 4 | 5.02 | 0.8-2.5 | 4.5 |
Φ1000×10000 | 3-5 | 3-8 | ≤700 | 5.5 | 7.85 | 1.0-3.5 | 5.6 |
Φ1200×10000 | 3-5 | 3-8 | ≤700 | 7.5 | 11.30 | 1.8-5 | 14.5 |
Φ1200×12000 | 3-5 | 3-8 | ≤700 | 11 | 13.56 | 2-6 | 14.8 |
Φ1500×12000 | 3-5 | 2-6 | ≤800 | 15 | 21.19 | 3.5-9 | 17.8 |
Φ1800×12000 | 3-5 | 2-6 | ≤800 | 18 | 30.52 | 5-12 | 25 |
Φ2200×12000 | 3-5 | 1.5-6 | ≤800 | 18.5 | 45.59 | 6-15 | 33 |
Φ2200×18000 | 3-5 | 1.5-6 | ≤800 | 22 | 68.38 | 10-18 | 53.8 |
Φ2200×20000 | 3-5 | 1.5-6 | ≤800 | 30 | 75.98 | 12-20 | 56 |
Φ2400×20000 | 3-5 | 1.5-5 | ≤800 | 37 | 90.43 | 18-30 | 60 |
Φ3000×20000 | 3-5 | 1.5-5 | ≤800 | 55 | 141.3 | 25-35 | 78 |
Φ3000×25000 | 3-5 | 1.5-5 | ≤800 | 75 | 176.6 | 32-40 | 104.9 |
