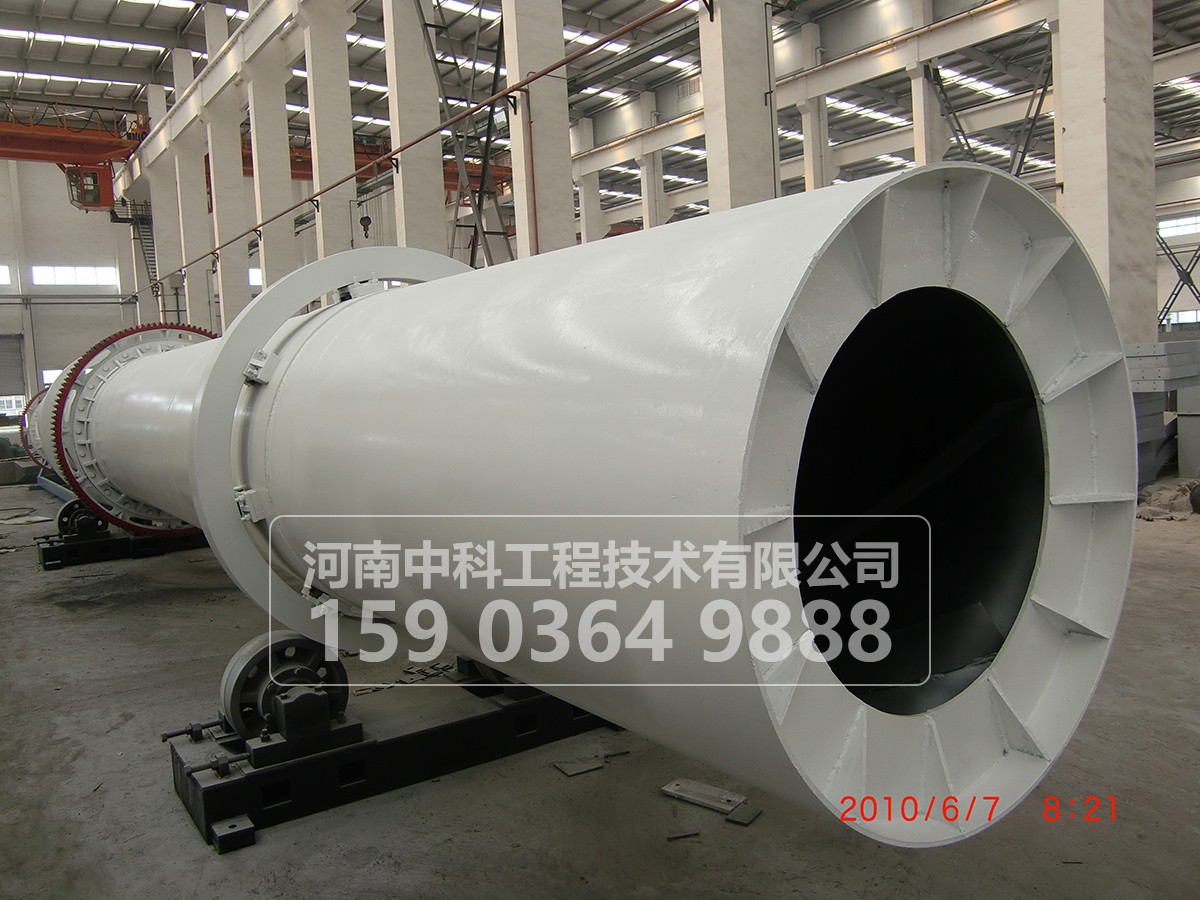

回轉烘干機也被稱為轉筒式烘干機是礦山設備中應用 普通且廣泛的一種烘干設備，適于干燥金屬和非金屬礦的磁、重、浮精礦及水泥工業的粘土和煤礦工業的煤泥等。 回轉烘干機是傳統干燥設備之一，設備運轉可靠，操作彈性大、適應性強、處理能力大，廣泛應用于冶金、建材、化工、洗煤、化肥、礦石、沙、粘土、高嶺土、糖等領域?；剞D(zhuǎn)烘干機筒體是臥式回轉圓筒，其內部從前至后焊有交錯排列角度不同的各式抄板,回轉烘干機體內根據需求鑲有不同型號耐火磚，在進料端為防止倒料設有門圈及螺旋抄板。具有結構合理、制作精良、產量高、能耗低、運轉方便等優點。
工作原理
回轉烘干機筒體是按照與水平成一定斜度布置的。物料從喂料口進入筒體，在由筒體旋轉產生的離心力和內部裝置的作用下被揚起，和熱風進行充分的熱交換，從而使物料溫度不斷升高，水分不斷被蒸發，符合水分要求的物料從出料裝置卸出，帶著水蒸氣的氣體被抽出，從而完成整個物料烘干過程。
結構組成
烘干機主要由滾筒破碎烘干機、燃燒爐、進料螺旋、出料螺旋、輸送管道、除塵器、關風器、引風機、控制柜等組成。果渣由進料螺旋直接送入滾筒破碎干燥機，被滾筒內壁上的抄板反復抄起撒落，在烘干機頭部經耐高溫破碎裝置擊散后，濕物料快速與高溫空氣發生濕熱傳遞，完成傳熱傳質過程。由于滾筒的傾角和引分風的作用，物料由進料端緩緩移動，干燥后由出料螺旋排出，尾氣通過除塵器除塵后排出。
| 產品規格 | 生產能力（T/H） | 主機電 | 主減速機 | 重量（T） | ||
| 功率 | 型號 | 型號 | 速比 | |||
| φ1.2×10m | 2.5 | 7.5 | Y160M-R3 | ZL50-16-1 | 13.5 | |
| φ1.5×12m | 3.3-4.9 | 10 | Y160L-6B3 | JZQ500-III-2F | 18.9 | |
| φ1.5×15m | 4-6 | 18.5 | Y200L-6 | JZQ500-III-2F | 21 | |
| φ1.8×12m | 4-6 | 11 | Y200L-6 | ZQ50-16II-2 | 16.46 | 22.33 |
| φ2.2×12m | 7-12 | 18.5 | Y160L-6 | JZQ650-III | 31.5 | 37.6 |
| φ2.2×14m | 7-12 | 18.5 | Y160L-6 | JZQ750-III | 31.5 | 40 |
| φ2.2×16m | 12 | 30 | Y225M-6 | JZQ750-III | 31.5 | 45 |
| φ2.4×14m | 12 | 30 | Y250M-6 | JZQ750-III | 31.5 | 51 |
| φ2.4×18m | 10-13 | 37 | Y250M-6 | ZL85-13-1 | 27.16 | 54 |
| φ2.4×20m | 10-14 | 37 | Y250M-6 | ZL85-13-1 | 27.16 | 54.14 |
| φ3×20m | 25 | 55 | Y250M-4 | ZL100-16-1 | 41.52 | 78 |
| φ3×25m | 32-36 | 75 | YR280M-4 | ZL100-16-1 | 41.52 | 104.9 |
