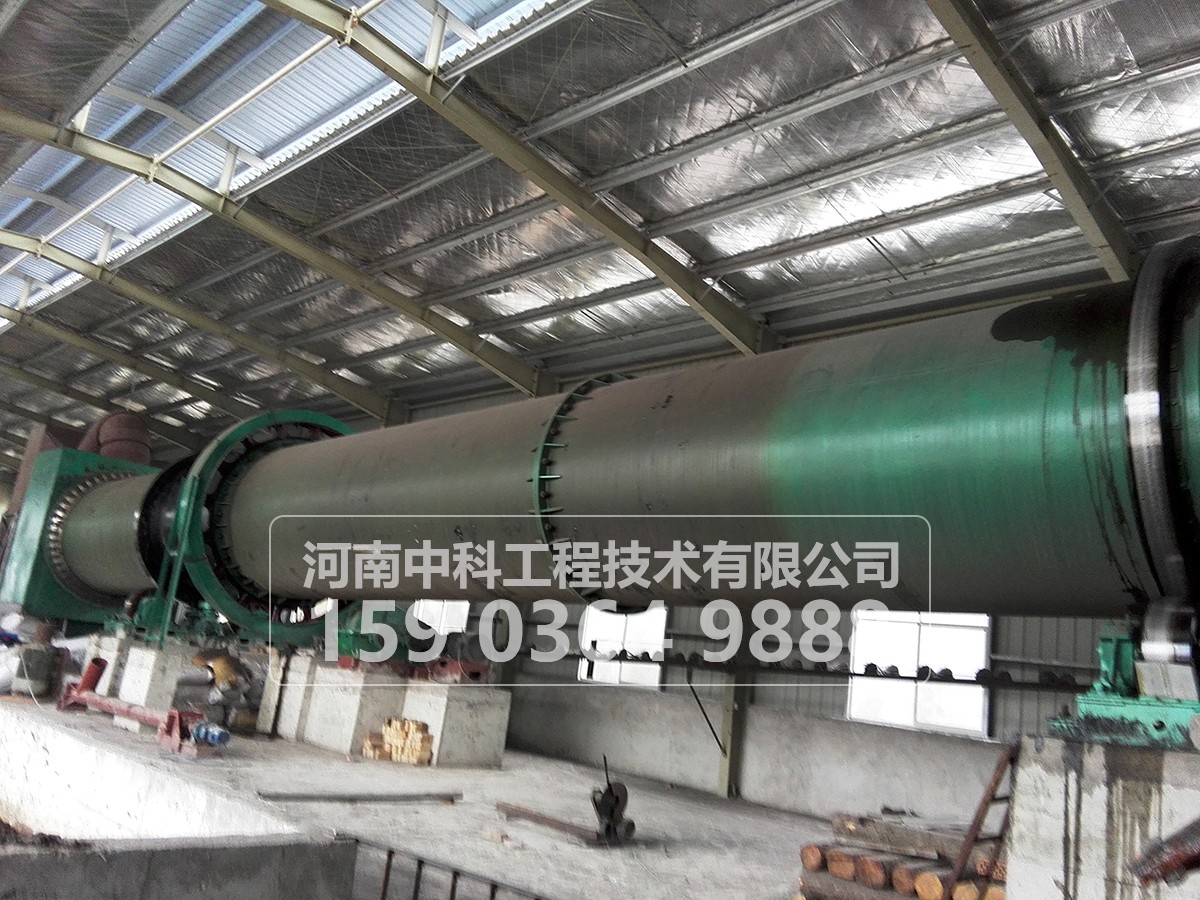

污泥烘干機是礦山設備中的一種非常成熟的烘干干燥設備，適于烘干污泥、金屬和非金屬礦的磁、重、浮精礦及水泥工業的粘土等多個行業。它的特點是生產率高，操作方便。筒體是臥式回轉圓筒，其內部從前至后焊有交錯排列角度不同的各式揚料板，筒體體內根據用戶需求不同，內部可以設計配備使用耐火材料隔溫，在進料端為防止倒料設有門圈及螺旋抄板。具有結構合理，制作精良，產量高，能耗低，運轉方便等優點。
工作原理：
烘干機的熱源來自燃燒裝置，本烘干機采用順流式加熱方式。因此需要烘干的物料，從進料箱、進料溜進入筒體，即被螺旋抄板推向后。由于烘干機傾斜放置，物料一方面在重力和回轉作用下流向后端，另一方面物料被抄板反復抄起，帶至上端再不斷地揚撒下來，使物料在筒內形成均勻的幕簾，充分與筒內的熱氣流進行熱交換，由于物料反復揚撒，所含的水分逐漸被烘干，從而達到烘干的目的。
污泥烘干機結構組成及特點
烘干機主要由回轉體、揚料板，傳動裝置，支撐裝置及密封圈等部件組成，具有結構合理，制作精良，產量高，能耗低，運轉方便等優點。
污泥烘干機是物料加熱干燥裝置。同軸套列的回轉筒體中的物料由螺旋葉片和間斷螺旋揚料板在內外筒體間折返和揚料過程中得到烘干。套筒套列結構使烘干機長度可成倍縮短，由于散熱面大幅減少，以致熱耗降低，而倍增的熱交換面使熱效大大提高。對不能觸煙的物料，多筒式回轉烘干機在內外筒中分別提供內煙管和環形煙管，各煙管間用徑向煙道溝通，同樣效高節能。不難看出，對熱料和冷介質而言，則本機成為套筒式回轉冷卻機。
| 產品規格 ?。╩) | 處理能力（t/h) | 電機型號→功率 (kw) | 減速機型號 | 入料水分（%） | 燃料煤熱值 | 出料水分 ?。?） |
| Φ1.2x10 | 2.5-3 | M160M-6→7.5 | ZQ350Ⅱ-25 | 25±5 | ≥5500 | ≤13 |
| Φ1.5x14 | 7-9 | Y180L-6→15 | ZQ400Ⅱ-31.5 | 25±5 | ≥5500 | ≤13 |
| Φ1.5x18 | 9.5-12 | Y180L-6→15 | ZQ400Ⅱ-31.5 | 27±5 | ≥5500 | ≤13 |
| Φ1.8x14 | 12-15 | Y200L-6→18.5 | ZQ400Ⅱ-31.5 | 25±5 | ≥5500 | ≤13 |
| Φ1.8x18 | 14-18 | Y200L1-6→18.5 | ZQ400Ⅱ-31.5 | 27±5 | ≥5500 | ≤13 |
| Φ2.0x18 | 18-22 | Y200L2-6→22 | ZQ50Ⅱ-31.5 | 25±5 | ≥5500 | ≤13 |
| Φ2.0x20 | 18-23 | Y200L2-6→22 | ZQ50Ⅱ-31.5 | 30±5 | ≥5500 | ≤13 |
| Φ2.2x18 | 21-25 | Y200L2-6→22 | ZQ65Ⅱ-31.5 | 27±5 | ≥5500 | ≤13 |
| Φ2.2x20 | 22-25 | Y225M-6→30 | ZQ65Ⅱ-31.5 | 30±5 | ≥5500 | ≤13 |
| Φ2.4x20 | 25-29 | Y225M-6→30 | ZQ75Ⅱ-31.5 | 27±5 | ≥5500 | ≤13 |
| Φ2.4x22 | 26-30 | Y225M-6→30 | ZQ75Ⅱ-31.5 | 30±5 | ≥5500 | ≤13 |
| Φ2.6x20 | 28-33 | Y250M-6→37 | ZQ85Ⅱ-31.5 | 25±5 | ≥5500 | ≤13 |
| Φ2.6x24 | 29-35 | Y250M-6→37 | ZQ85Ⅱ-31.5 | 30±5 | ≥5500 | ≤13 |
| Φ3.0x20 | 45-50 | Y280S-6→45 | ZQ100Ⅱ-31.5 | 25±5 | ≥5500 | ≤13 |
